Schneckenrad für Elevation
von «Studienzeit»- Projekt

Herausforderung / Situation
Der Ingenieur Rolf Schär entwickelte in seiner Studienzeit ein vertikales Dartspiel. Ferromagnetische Pfeile sollten mit Hilfe elektromagnetischer Kräfte beschleunigt, und über eine Distanz von zirka 5 Metern die am Boden liegende Dartscheibe treffen. Dem Projekt fehlte die Möglichkeit, die Flugbahnausrichtung einfach zu verstellen, und wurde deswegen wieder verworfen. Über 25 Jahre später erlebt das Projekt sein Revival.

• Elevation nicht verstellbar
• Einzelanwendung, Studienprojekt
• Bewegung/Steuerung nicht abschliessend gelöst

Lösung
Zum Glück benötigte die Lösung und Entwicklung von Nozag keine 25 Jahre. Nach der Wiederaufnahme des Projektes brachte ein Gespräch mit den Fachleuten von Nozag schnell den richtigen Lösungsansatz. Die Wurf-Station kann nun platziert und sogar justiert werden. Das genaue Ausrichten der Flugbahn erfolgt mechanisch mittels Drehknopf. Dank dem Einbau eines Schneckenradsatzes kann der Winkel von 35 bis 85 Grad fein eingestellt und die Flugbahn entsprechend ausgelotet werden. Damit kann das Vertikal-Dart erst richtig eingesetzt werden. Der Pfeil fliegt geräuschlos über eine Distanz von fünf Metern, die Flughöhe beträgt rund drei Meter und der Zielbereich misst zirka 40 cm.

• Mechanische Ausrichtung der Flughöhe
• Wurfwinkel verstellbar von 35 bis 85 Grad
• Schneckenradsatz erlaubt präzise Ausrichtung
• Manuelle Kraftübertragung kontrolliert und eingebremst
• Jugendprojekt feiert Premiere/Wiedergeburt

Produkt / Detailinfos

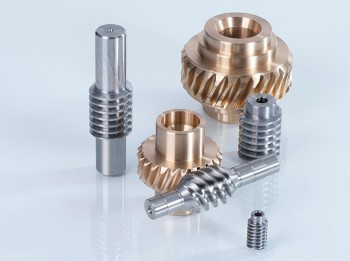

Schneckenradsätze, bestehend aus einer Schnecke und einem Schneckenrad, sind in verschiedensten Ausführungen und Materialien erhältlich. Die Normbauteile dienen der rechtwinkligen Leistungsübertragung bei gleichzeitiger Überbrückung von Höhenunterschieden. Wir unterstützen Sie jederzeit gerne mit Engineering, Berechnung und Optimierung von Antriebslösungen.
